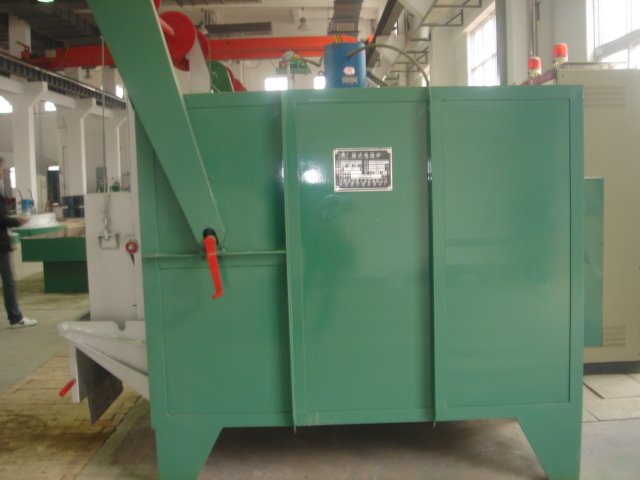

950℃箱式淬火爐

950℃箱式淬火爐常用溫度在950℃，可使用溫度范圍為600℃~1000℃，該結構保溫性好，常用于各種材料的淬火處理使用，溫度和尺寸可根據要求定制。

設備介紹

一、950℃箱式淬火爐技術參數
1.額定功率：50kW（可調）
2.額定電壓：415V、3相、50Hz
3.使用溫度：600℃~1000℃
4.加熱元件接法：Y
5.控溫區數：1區
6.控溫方式：PID過零觸發可控硅，日本導電智能儀表控溫，
記錄儀記錄及超溫聲光報警
7.工件尺寸：1500×500×600mm(長×寬×高)
8.空爐損耗功率：≤4kW
9.空爐升溫時間：≤2.5h
10.有效溫度場均勻性：≤±10℃
11.控溫(儀表)精度：≤±1℃
12.裝載量：100kg

二、950℃箱式淬火爐結構
該箱式淬火爐結構主要由加熱爐體、爐門機構、電溫控系統等部分組成。
2．1加熱爐體由爐殼、爐襯、加熱元件、爐底板、工作臺等組成。
2．1．1爐殼采用型鋼和鋼板焊接成箱式外殼，結構牢固可靠，整體強度好，不易變形，外表平整光潔。
2．1．2爐襯采用0.6g/cm3超輕質節能耐火磚砌筑成箱形爐膛，易碰撞部位采用重質耐火磚砌筑(砌筑時泥漿中摻入適量高溫粘結劑調和)，提高爐襯結構強度。保溫層采用硅酸鋁耐火纖維、石棉板、硅藻土保溫磚復合結構，提高爐體保溫性能，降低爐壁溫升。
2．1．3加熱元件根據爐膛內各個部位散熱不同，考慮到爐溫均勻性的要求，加熱元件合理分別布置在兩側墻、爐底和后墻上，采用0Cr25Al5高電阻合金絲繞制成螺旋狀，擱置在爐膛內的擱絲磚上，并用定制插口擱絲磚固定，防止其脫落。
2．1．4爐底板采用材質為ZG3Cr18Mn12Si2N的耐熱鋼爐底板，具有理想的高溫強度和良好的抗氧化性。爐底板分塊制作，可減少因面積較大而產生的變形和開裂，延長其使用壽命
2．2 爐門機構由爐門體和爐襯組成。
2．2．1爐門框架采用槽鋼和Q235鋼板焊接成型，增強了結構強度，不易變形翹曲。
2．2．2 爐體內襯為全纖維結構。
2．2．3 爐門裝置為手開門
2．3電溫控系統
2．3．1采用PID過零觸發可控硅，日本導電智能儀表控溫，控溫精度高、爐溫平穩、溫差波動小。
2．3．2 配有記錄儀，用于爐內升溫、保溫及降溫曲線的記錄。
2．3．3 電控柜上設計有電壓、電流指示表，并且每相設計有加熱指示燈，便于操作人員觀察各相的加熱工作是否正常，當加熱變慢時，有利于故障的排查和解決，操作按鈕均采用加燈光顯示。

三、設備成套供應范圍
1．加熱爐體（含加熱元件、爐底板、工作臺等）　　　　　　　 1套
2．爐門機構 1套
3．電溫控柜（含記錄儀、溫控表、熱電偶等）　　　　　　　　　　1套
4．設備技術資料：
4．1設備總圖(結構圖)　　　　　　　　　　　　　　　　　　　　1份
4．2設備電器原理圖　　　　　　　　　　　　　　　　　　　　　1份
4．3設備外部接線圖　　　　　　　　　　　　　　　　　　　　　1份
4．4設備使用說明書　　　　　　　　　　　　　　　　　　　　　1份
4．5外購件的合格證、使用說明書　　　　　　　　　　　　　　各1份
4．6電爐合格證　　　　　　　　　　　　　　　　　　　　　　　1份
